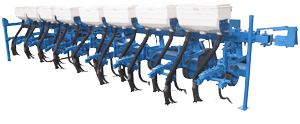

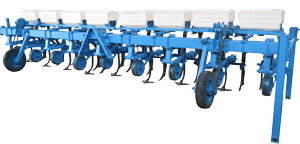

Культиватор КРН(КМН) - культиватор междурядный

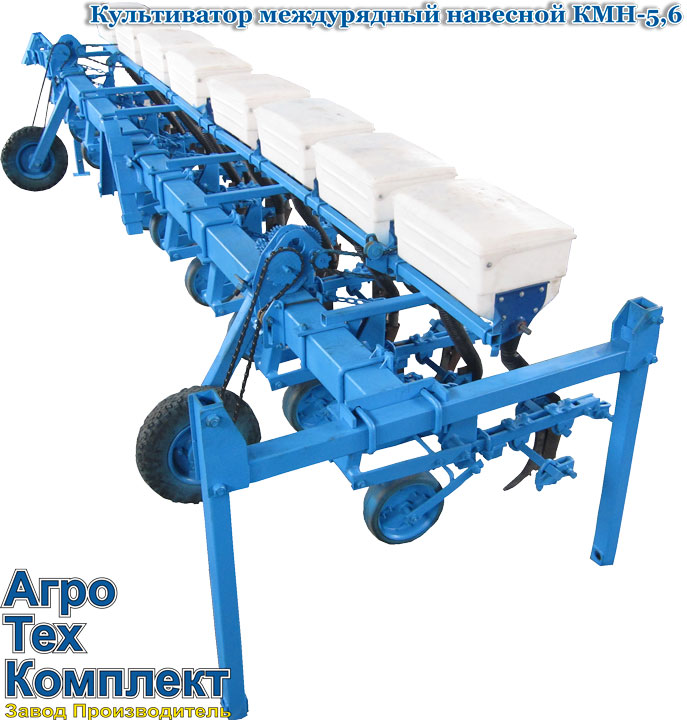

Культиватор междурядный КМН-5,6

Культиватор КМН (функциональный аналог культиватора КРН) предназначен для междурядной обработки восьми, а так же двенадцати рядных посевов высокостебельных пропашных культур, высеянных с междурядьями 450 –700мм и более. Во всех почвенно-климатических зонах.
Рабочая скорость обработки – до 10км/час, что обеспечивает производительность за один час обработки соответственно 6,0/5,8  и 4,5 гектара, исключая районы с каменистыми почвами.

Технические характеристики культиватора КМН.


  без туковысевающих устройств с туковысевающим устройством
Тип КМН-4.2 КМН-5.6 КМН-5.4 КМН-4.2-01 КМН-5.6-01 КМН-5.4-01
Мощность трактора 60 Л.С. 80 Л.С. 60 Л.С. 80 Л.С.
Вес кг. 650 кг. 920 кг. 1200 кг. 840 кг. 1150 кг. 1400 кг.
Междурядное расстояние 700 мм. 450 мм. 700 мм. 450 мм.

Глубина обработки 6÷16 см.


Секция КРН с рабочими органами Секция КРН в сборе с рабочими органами

Культиватор КРН (КМН) в зависимости от установленных рабочих органов и приспособлений и схемы их установки может выполнить следующие операции:
1) Подрезание сорной растительности и рыхление почвы в междурядиях;
2) Нарезку поливных борозд;
3) Окучивание растений;
4) Обработку защитных зон рядков методом присыпания сорняков;

Секция КРН без рабочих органов Секция КРН без рабочих органов

5) Подкормку растений минеральными удобрениями при установке туковысевающих аппаратов типа АТП-2;
6) Предпосевную обработку почвы;
7) Боронование междурядий (при установке соответствующих рабочих органов).

Культиватор КРН с секциями на подшипниковых узлах навесного исполнения. Соединение культиватора с трактором осуществляется посредством замка, соединенного с рамой и автоматической сцепкой СА-1, сагрегатированной с механизмом навески трактора.
Культиватор КРН (КМН)  агрегатируется с тракторами тягового класса 1,4-2,0 тонны (МТЗ 50/52; МТЗ 80/82;  ЮМ36А/6АМ).


Наименование КМН-5,6-0,1 КМН-5,4-,1 КМН-4,2-0,1
Тип машины:
В транспортном положении
В рабочем положении

Полунавесной
Навесной
Ширина захвата конструктивная, м 6,1 5,65 4,75
Рабочая скорость км.ч не более 10
Продуктивность за 1 час, га, не менше 6,0 5,8 4,5
1) Глубина оброботки грунта, см
2) Глубина рыхления почвы долотоотрезной лапой, см.
3) Глубина заделки удобрений, см.
6-16
6-16
до 16
Масса изделия кг. 1160 1200 650
Транспортная скорость, не больше 15 км/час
Ширина междурядий, мм. 700 450 700
Дорожный просвет, мм, не менее 300
Количество секций рабочих органов 9 13 7
Агрегатирование с трактором тягового класса, КН. 14/20
Уничтожение сарняков % 100 %
Перекрытие между полольными лапами 30 мм., не более
Число операций выполняемых одновременно 3

Культиватор КРН (КМН) выпускается в следующих модификациях:


- КМН-5.6 (культиватор КРН) – навесной междурядный, шириной захвата 5,6м для обработки междурядий 700мм,  9 секций рабочих органов;
- КМН-5.6-01(культиватор КРН)  – навесной междурядный, шириной захвата 5,6м для обработки 8-и междурядий 700 мм одновременно и внесения удобрений , 9 секций рабочих органов, комплектуется туковысевающим аппаратом на базе АТП-2 (по заказам потребителей).
- КМН -5.4 (культиватор КРН)  – навесной междурядный, шириной захвата 5.4 м для обработки 12-и междурядий 450 мм, 13 секций рабочих органов;
-КМН-5.4 -01(культиватор КРН)   – навесной междурядный, шириной захвата 5.4 м для обработки 12-и  междурядий и одновременно внесения удобрений , 13 секций рабочих органов, комплектуется туковысевающим аппаратом на базе АТП -2 ( по заказам потребителей).


Особенности конструкции секции рабочих органов


В шарнирах параллелограммной подвески грядиля, обеспечивающей копирование почвы при обработке установлены двухсто-ронне закрытые шарикоподшипники, что значительно улучшает эксплуатационные качества культиватора (рис):
- ввиду отсутствия трения скольжения резко снижается усилие вертикального перемещения грядиля, что значительно улучшает копирование почвы;
- разнесенные подшипниковые опоры обеспечивают горизонтальную устойчивость грядиля, благодаря чему нет опасности по-вреждения, как защитной зоны, так и посева;
- ввиду отсутствия зазоров в шарнирах невозможно попадание туда инородных тел и грязи, что может вызвать заклинивание грядиля с рабочими органами и, как результат, некачественную  обработку почвы;
- не требуется смазка шарниров, так как в подшипники заложена смазка на весь ресурс эксплуатации.

Транспортное устройство служит для транспортировки культиватора по дорогам общего назначения. Позволяет агрегати-ровать культиватор торцом с трактором и при соответствующей переустановке колес транспортировать его в полунавесном варианте.
