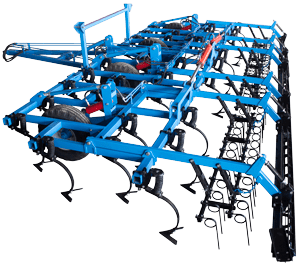

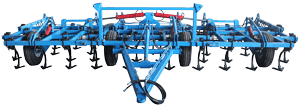

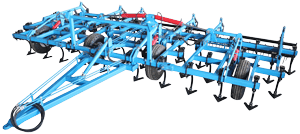

Культиватор КГШ полевой широкозахватный

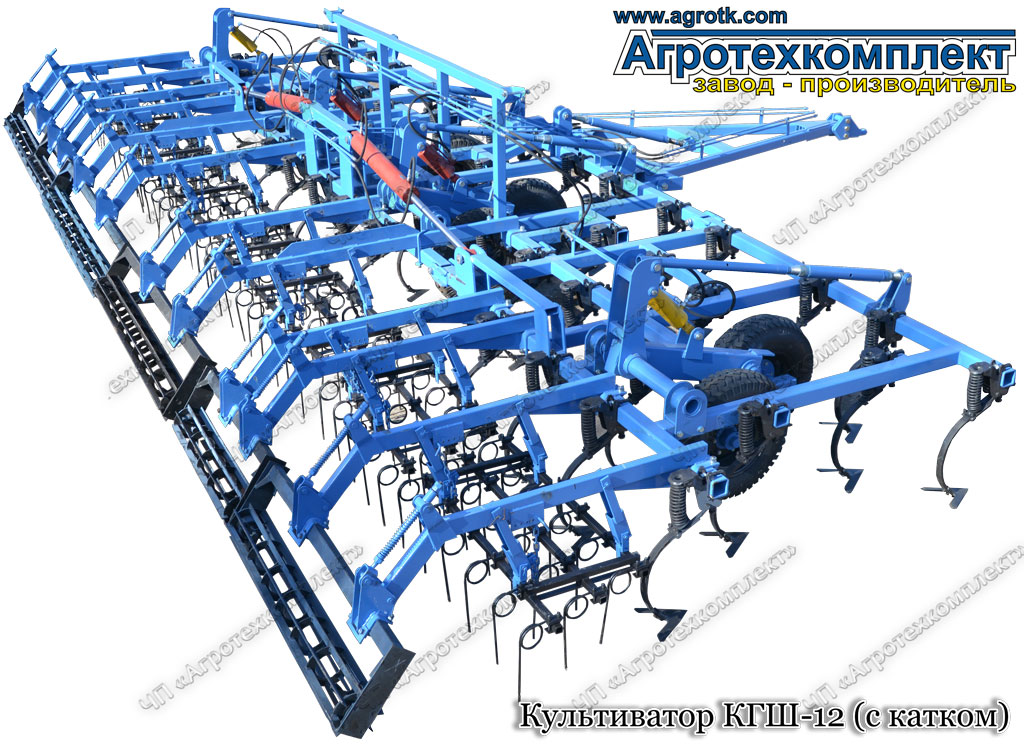

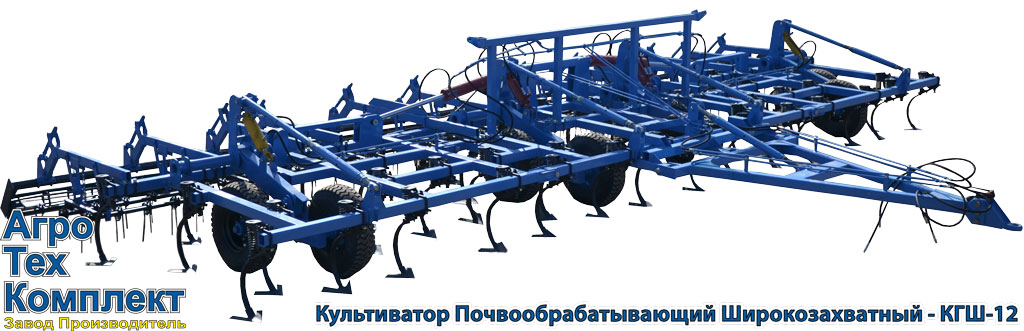

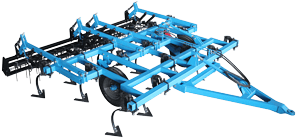

Культиватор КГШ-12 с катком

Культиваторы почвообрабатывающие широкозахватные КГШ Предназначены для сплошной культивации почвы, для предпосевной обработки, а также для рыхления по необработанной стерне.

    Обработка культиватором в один проход выполнить комплекс необходимых операций обработки почвы как при основной так и при предпосевной культивации(для сплошной обработки почвы). Гарантированная качественная обработка почвы культиватором, надёжность конструкции, простота в обслуживании и наладке, высокая производительность, умеренные цены на культиватор и качественные изнашиваемые рабочие органы с высоким ресурсом эксплуатации – залог своевременного проведения необходимых работ с наивысшим качеством и наилучшим результатом.

Технические характеристики культиватора


Тип Машины Полуприцепная
Глубина обработки 5-15 см.
Длина в рабочем положении 8000 мм.
Высота в рабочем положении 2300 мм.
Тип рабочего органа плоскорезная стрельчатая лапа
Минимальное расстояние между соседними рабочими органами на раме 230 мм.
Рабочая ширина лапы 310 мм.
Перекрытие лап 80 мм.
Стандартное оборудование 3-х рядная борона с пружинными зубьями
Опционное оборудованние пластичный каток с шагом~100 мм.
с диаметром 255 мм.
Просвет под рамой (от подошвы лапы) 700 мм.
Минимальное расстояние между соседними рабочими органами 690 мм.

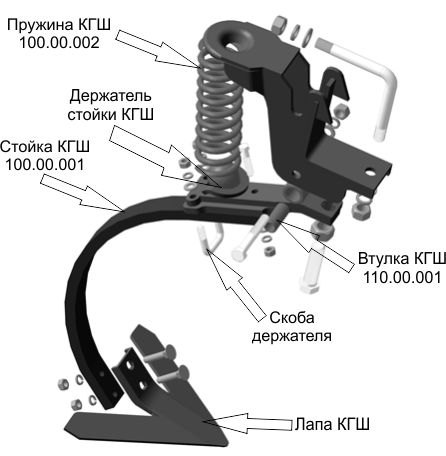

стойка КГШ

Рабочий орган

Плоскорезная стрельчатая лапа КГШ на параболической пружинной стойке, с сечением 20x45

Лапа КГШ (КГП) так же подходит для культиваторов
John Deere
Case
и Флексикоил

Лапа КГШ, John deere, case

1) Ширина 305 мм.
2) Марка стали - 65 Г.
3) Толщира - 8 мм.

Требуемая мощность трактора зависит от условий эксплуатации и может колебаться в пределах 18÷24 л/с на 1 метр захвата.

Борона зубчатая

Финишная обработка обеспечивается 3-х рядной пружинно-зубовой бороной и прикатывающим пластинчатым катком.

Борона зубовая

Залогом надёжности культиватора есть его рама, состоящая из трёх секций – центральной и двух крыльев. Все несущие элементы рамы выполнены из прочных профильных труб высокой жесткости. Крылья шарнирно соединены с центральной рамой и переводятся в транспортное положение двумя гидроцилиндрами, обеспечивающими поворот крыльев на 110?. При этом центра тяжести крыльев смещаются к центру тяжести средней рамы, что при достаточно широкой колёсной базе определяет высокую устойчивость культиватора при переездах по пересечённой местности.

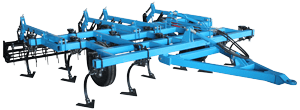

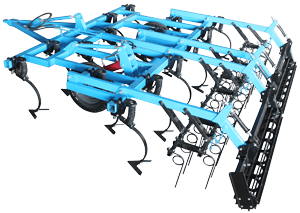

Тип КГШ-4 КГШ-6,5 КГШ-7 КГШ-7,4 КГШ-7,9 КГШ-8,4 КГШ-9,3 КГШ-10,4 КГШ-11 КГШ-12
Мощность Л.С. 80-90 130-160 140-160 150-170 160-180 170-200 190-210 200-220 210-230 250-320
Продуктивность Га/ч.
(не менее)
3.2 5.2 5.6 5.9 6.3 6.7 7.5 8.3 8.8 9.6

Культиватор выполнен по полуприцепной схеме и агрегатируется с трактором с помощью регулируемого по высоте длинного тягово-сцепного устройства высокой жесткости, что позволяет минимизировать влияние смещения точки прицепа при движении трактора, а также существенно повышает маневренность агрегата «трактор-культиватор» при разворотах.

Культиваторы с шириной захвата до 8,4 метра включительно оборудованы четырьмя одноосными колёсными механизмами, с шириной захвата свыше 10 метров – четырьмя механизмами, оснащенными двухколёсными балансирными тележками с межосевой базой 700 мм, что обеспечивает максимальную устойчивость культиватора при работе и точную обработку на заданную глубину.

Рабочий клиренс культиватора (от низа рамы до подошвы лапы) составляет 710 мм, что совместно с 4-х рядной (ширина захвата до 8,4 метра включительно) или 5-ти рядной ( ширина захвата свыше 10 метров) расстановкой рабочих органов с наименьшим расстоянием между соседними в ряду 690 мм полностью исключает забивание подрамного пространства пожнивными и растительными остатками. А при межцентровом расстоянии 230 мм между соседними по ходу плоскорезными лапами шириной захвата 310 мм (взаимное перекрытие 80 мм) обеспечена 100% подрезаемость любых сорняков.

Значительное ( более 120 кг на носке лапы) усилие срабатывания предохранительной пружины позволяет обрабатывать почву очень высокой твёрдости на строго заданную глубину.

Финишная обработка обеспечивает трёх рядная пружинно-зубовая борона и прикатывающим полосчатым катком 255 с регулируемым усилием нажатия и шагом следа полос 100мм.

Диапазон глубины обработки регулируется плавно в пределах от 0 см до 17 см (и глубже).

Регулировка глубины хода культиватора обеспечивается 4-мя винтовыми стяжками,изменяющими угол наклона гидрофицированных колёсных механизмов. При этом при работе гидроцилиндры полностью закрыты, при транспортировании – полностью открыты. Независимо от регулировки глубины транспортный клиренс будет больше, чем 300 мм. Доступ к элементам регулирования удобен, так как все точки расположены в2озле переднего бруса культиватора.

Секционное устройство рамы позволяет крыльям перемещаться на 5?7? вверх и вниз, что делает возможным качественную обработку склонов, понижений и холмов, точно копируя рельеф.
